XBB Dongle OBD II

XBB Dongle & Power Unit gør det muligt for dine LED-forlygter eller hjælpelys at tænde og slukkepå samme tid som bilens fjernlys, hvis du har et nyere køretøj med LED- eller xenon-fjernlys, som kræver denne type løsning.

Installationen er supernem, og kommunikationen er helt trådløs via Bluetooth, hvilket betyder, at alt kan være klar på så lidt som 15 minutter! Ikke mere tidskrævende søgen efter Canbus-kabler eller ledninger inde i bilen, ikke noget kabel, der skal trækkes gennem torpedovæggen ud i motorrummet og lignende.

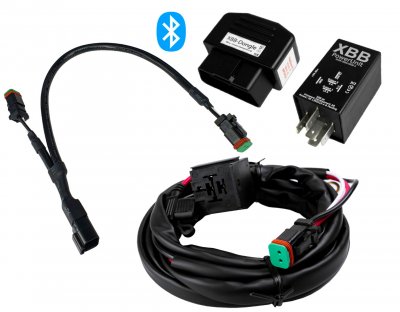

Sættet, som er komplet (bortset fra den ekstra lys/LED-rampe), består af følgende:

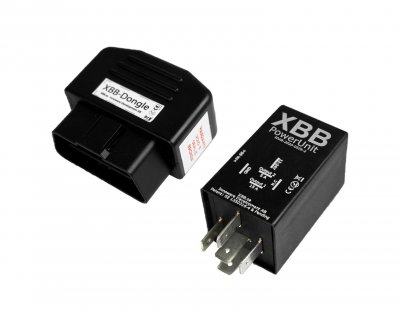

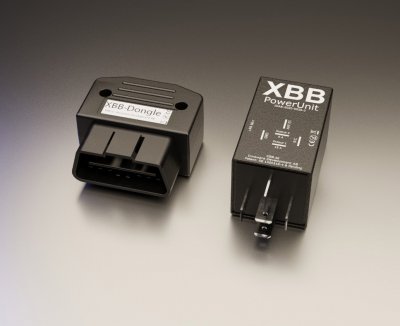

• OBD-II-sender (Dongle)
• Modtagerrelæ (Powerunit)

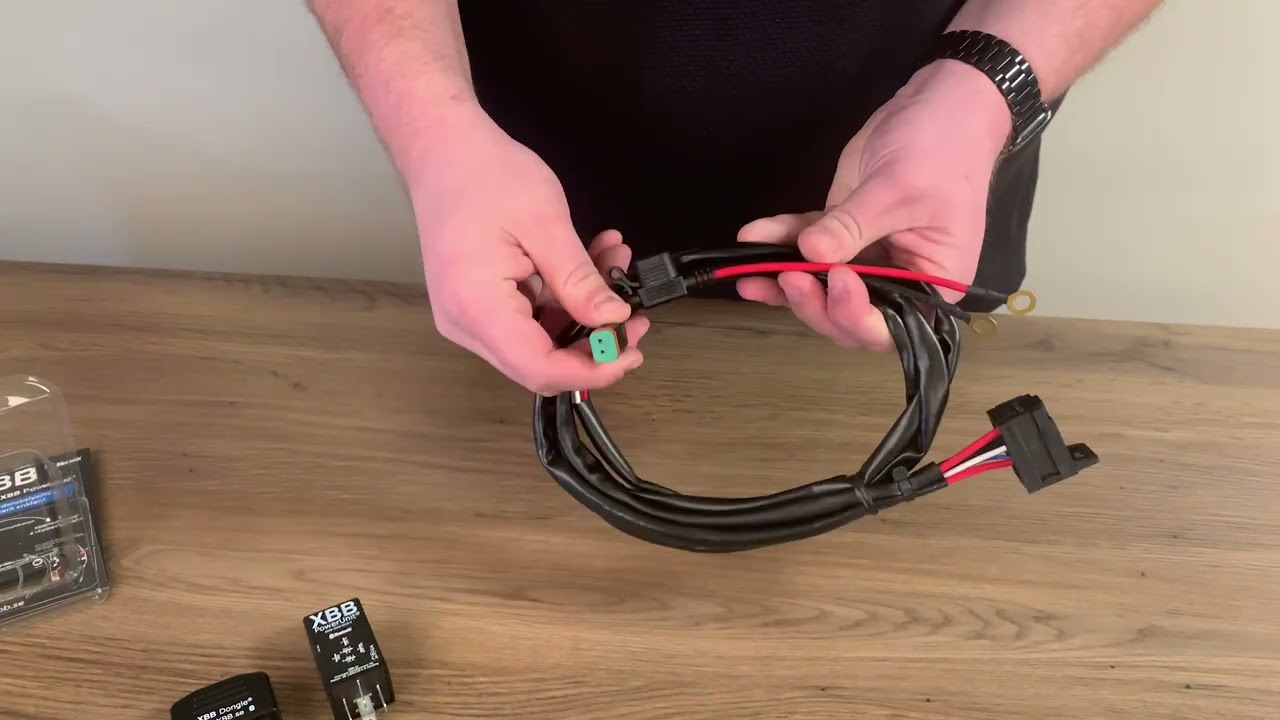

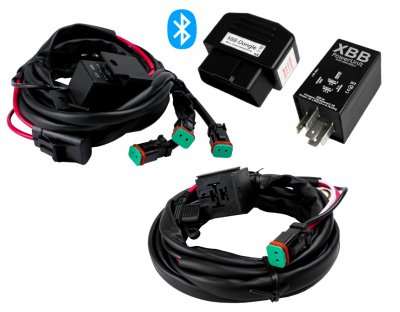

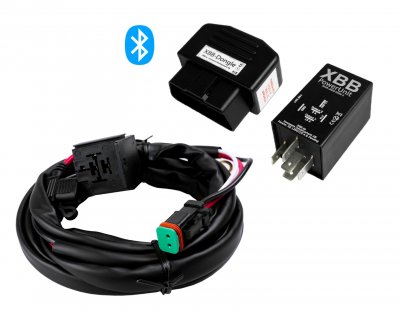

• .Kabling til 1, 2 eller 4 DT-udgange afhængigt af, hvor mange ramper/ekstra lys du vil tilslutte.

XBB Dongle OBD II

• Ikke mere tidskrævende ledningsføring i bilen, ledningsføring gennem torpedorummet eller søgning efter den rigtige bil.auml;ggen eller lede efter CANBUS-kabler

Installation af XBB-sættet (fuldstændig quickguide):

Före installation: Download den gratis app XBB Configurator til din Android-telefon eller Xbb Configurator til din iPhone, og sørg for, at dit køretøj er kompatibelt med sættet.

1. Monter senderenheden (XBB Dongle) i bilens diagnosestik, OBDII-stikket. Dette stik er normalt placeret under rattet
2. Monter relækablet (inkluderet i de komplette pakker) ved køretøjets batteri eller kredsløbsboks i motorrummet. XBB Power Unit sættes derefter i relæstikket på ledningsnettet
3. Træk DT-stikket/stikkene ud og tilslut dem til LED-rampen/ekstra lysene
4. Start XBB Configurator-appen, som trin for trin guider dig til at parre enhederne og færdiggøre indstillingerne.
5. Færdig!

Slutter på modtagerrelæet (strømforsyningsenheden):

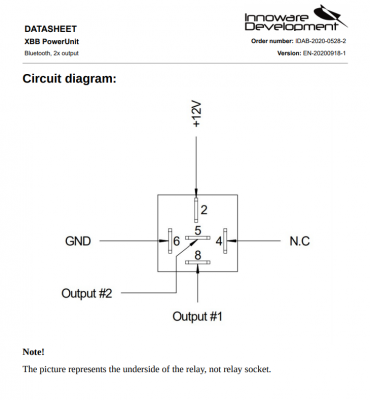

Modtagerrelæet kommunikerer udelukkende med senderen (Dongle) via Bluetooth/Bluetooth og har to uafhængige udgange. Disse udgange kan håndtere henholdsvis op til 15A og op til 5A.

Udgangene kan f.eks. bruges på selve Power Unit:

• Udgang #1 (maks. 15A, 180W ved 12V) til hjælpelys / LED-rampe

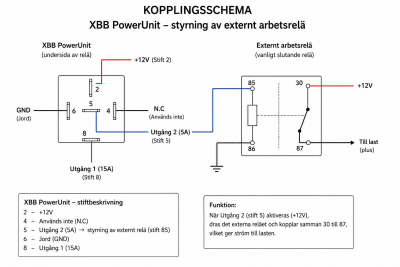

• Udgang #2 (maks. 5A, 60W ved 12V) til positionslys / baklys (denne udgang bruges til at styre bilen)
• Udgang #2 (maks. 5A, 60W ved 12V) til positionslys / baklys (denne udgang bruges til at styre bilen).Denne udgang er valgfri at bruge)

Du kan nemt selv indstille disse udgange ved hjælp af XBB Configurator-appen.

Du behøver slet ikke at oprette forbindelse til bilens elektriske system, men det ekstra lyssignal går mellem senderen og relæet via Bluetooth.

Kompatible bilmodeller!

Med følgende liste kan du nemt tjekke, om XBB Dongle OBD II er kompatibel med din bilmodel:

Liste over hvilke biler, der er kompatible

App

Enheden styres nemt via appen XBB Configurator (tilgængelig til Android og iPhone iOS).

Tekniske specifikationer:

• Driftsspænding: 9-36V
• Udgange: 1x15A, 1x5A
• Ladninger:
  • Med 1 eller 2 udgange: Maks. 15A/180W (ved 12V, i alt)
  • Med 4 udgange: Max 35A/420W (ved 12V, i alt)
