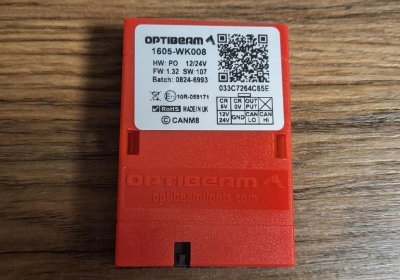

Enkel CANBUS-grænseflade til tilslutning af ekstralygter BMW 5-serie fra 2010-2017. CANBUS-grænsefladen fungerer lige så godt, hvis du vil installere en led-rampe eller anden ekstra frontbelysning.
Canbus-interface - ekstralys BMW 5-serie
CANBUS-interfacet leverer styresignalet til dit eksterne relæ, som sørger for, at ekstralyset tændes sammen med bilens fjernlys. Hvis bilen er udstyret med adaptivt fjernlys, vil denne funktion også blive tilføjet til ekstralygterne eller nærlyset.
Installationen af BMW 5-seriens ekstralygter er specifik for bilens elektriske system. CANBUS-grænsefladen skal have kontakt med CAN HI- og CAN LO-funktionerne for at kunne slukke, når bilens fjernlys er aktiveret.
CANBUS-grænsefladen har en skjult LED ved siden af stikket, som viser status for kontakt med bilen som vist nedenfor:
 | Hurtig respons: CANBUS-grænsefladen har kontakt, men køretøjet er ikke identificeret |
 | Blinkende rødt: CANBUS-grænsefladen er i kontakt med bilen og kontrollerer køretøjets status |
 | Hurtig grönt: CANBUS-grænsefladen er i kontakt, og køretøjet er identificeret |
 | Blinker grønt: CANBUS-grænsefladen har kontakt, og køretøjet er identificeret, og CANBUS-grænsefladen indikerer, at køretøjet er i bevægelse | |

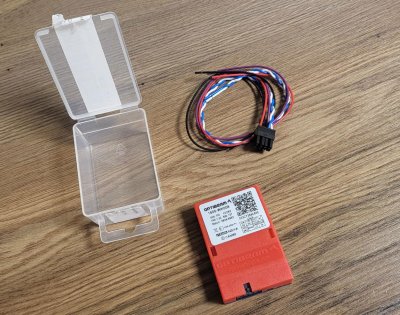

Fra CANBUS-grænsefladen får du 5 kabler med følgende funktioner:
- RÖD - Tilsluttes +12V fra bilens batteri/pluspol (nominel 5A).
- Sort - Tilsluttes til et jordpunkt/minuspol på bilens batteri
- Hvid - Tilsluttes CAN HI (tilslutningspunkt angivet i installationsvejledningen)
- BLÅ - Tilsluttes CAN LO (tilslutningspunkt angivet i installationsvejledningen)
- Hvid:#800080;">LILA - Tilsluttes til ekstern relæindgang 85 (kontrolstrømforsyning tilrelæ), der leverer +12V (maks. 1A)
Installationsvejledning er vedhæftet nedenfor.
Leveres enkeltvis
